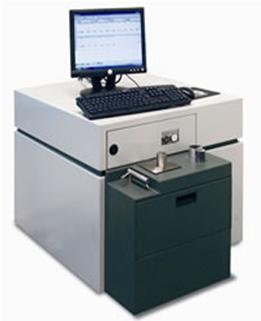

Columbus
Přesný
stacionární provozní spektrometr
Nový spektrometr Columbus vyniká zejména svými výbornými analytickými
parametry, kompaktností a propracovaností ve všech detailech.
Columbus představuje nejvyšší světový
standard za velmi dobrou cenu.
Výhody
Přesnost,
spolehlivost a dlouhodobá stabilita měření.
Columbus má parametry jako velký laboratorní spektrometr. Má však
velmi malé rozměry.
Vynikající
detekční limity pro všechny prvky. Měřené signály jsou zaznamenávány extrémně
citlivými a stabilními kanálovými fotonásobiči s
nízkým šumem.
Vylepšená
přesnost měřených výsledků. Mikroprocesorem řízený zdroj je optimalizován spolu
s vyhodnocovacím systémem.
TRS
- individuelní přesné vyhodnocování intenzity každé jednotlivé jiskry je pro
tento přístroj standardem.
Pozoruhodně
nízká potřeba údržby optického systému díky technologii vakuování bez použití
oleje.
Necitlivost
na vlivy okolí jako jsou např. výkyvy teploty, změny tlaku, apod.
Ergonomicky
navržený analytický stativ.
Rychlá
manipulace se vzorky o různých rozměrech.
Extrémně
nízká spotřeba argonu při zachování optimálních charakteristik proudění v
jiskřišti.
Optický systém
Princip
Paschen
Runge /
Rozsah
vlnových délek
133 nm -
615 nm
Disperze
1. řád
0.95 nm/mm
2. řád 0.47 nm/mm
Detektory
Kanálové fotonásobiče zcela nové koncepce. Nejvyšší citlivost anody.
Velmi stabilní s nízkým temným proudem. Možnost osazení až 32 kanály.
Vakuový
systém
Vakuový
systém bez zpětné difúze olejových par do optického systému.
Bestseller - spektrometr ALPHA
Nejmenší,
nejlehčí a celosvětově nejprodávanější ruční ED-XRF spektrometr s rentgenkou
ALPHA je technicky vyspělý ruční RTG
spektrometr se širokými analytickými možnostmi. Výrobcem je firma Innov-X
Systems z USA. Tento analyzátor si díky své
universálnosti, vynikajícím analytickým parametrům, snadnosti použití a
přesnosti již v ČR a SR našel řadu spokojených zákazníků. ALPHA je
celosvětově nejvíce prodávaným ručním spektrometrem. ALPHA navazuje na
předchozí velmi úspěšný model XT a přináší výrazné zmenšení rozměrů, snížení
hmotnosti, lepší operativnost, vyšší analytickou výkonnost a nové užitečné
funkce. Analýzy kovů a slitin
Analýzy pro životní prostředí
|
|
Specifikace spektrometru
Jedná se o optimální
přístroj pro rychlou a nedestruktivní analýzu chemického složení vzorků, které
mohou mít různé velikosti a tvary. Velkou výhodou je, že ve většině případů
není potřeba žádná příprava vzorků a měření je nedestruktivní.
Automatickou optimalizací
parametrů pro buzení vzorku je dosaženo vynikající přesnosti měření v celém
koncentračním rozsahu od detekčního
limitu až do 100%. Jedinečné technologie SmartBEAM a LEAP umožňují analyzovat s vysokou
přesností i velmi nízké koncentrace jinak problematických prvků.
Možnosti měření
Analytický mód pro kovy a jejich slitiny
Analytický mód je určen pro rychlé zjišťování přesného chemického složení
kovových a nekovových materiálů.
Ve
standardní konfiguraci se po několika málo vteřinách zobrazí název odpovídající
materiálové normy a koncentrace následujících 21 prvků: Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Zr,
Nb, Mo, Hf,
W, Ta, Re, Pb, Ag, Sn, Bi a Sb . Přístroj je možné volitelně
rozšířit o možnost měření prvků Cd,
Au, Pt, Pd, Se a další
prvky. Mimo jiné tento mód umožňuje provádění analýzy hliníku a jeho slitin z
hlediska obsahu výše zmíněných prvků v rozsahu od jednotek setin procent.
Analytický
software používá propracovanou metodu fundamentálních parametrů, a proto nevyžaduje
žádnou uživatelskou kalibraci nebo nastavování parametrů při přechodu z jednoho
typu materiálu na druhý. Analýza všech materiálů se provádí pomocí stisku
jednoho tlačítka. Přístroj tedy jednoduše přiložíte k analyzovanému vzorku a
stisknete spoušť pro start měření a po několika vteřinách znáte přesné chemické
složení.
Tento
mód je rozšiřitelný o technologii SmartBeam pro rychlé a
přesné analýzy nízkých koncentrací prvků, jako jsou například Ti, V a Cr
v koncentracích jednotek setin a výše.
Fast ID mód - PMI pro kovy a jejich
slitiny
Fast ID mód je určen pro rychlou pozitivní materiálovou
identifikaci - PMI. Tento mód se zejména používá pro ultra rychlé zařazení
materiálu dle norem a ověření, zda materiál odpovídá danému atestu. Zde je pro
výpočet chemického složení použita metoda empirické lineární extrapolace.
Přístroj obsahuje rozsáhlou knihovnu norem materiálů a naměřených standardů.
Samozřejmostí je možnost uživatelského přidávání standardů a editace norem.
Mód Shoda/Nevyhovuje pro kovy a jejich slitiny
Tento
mód porovnává právě měřený materiál se zvoleným typem a velmi rychle vyhodnotí
zda se měřený vzorek SHODUJE nebo NESHODUJE s vybraným vzorkem. Tento mód je
určen pro rychlé vytřídění určitého typu materiálu.
Mód pro lehkou matrici
Tento
mód je určen pro analýzu zemin, písků, jílů, usazenin a lehké matrice obecně. V
tomto módu je použita propracovaná metoda fundamentálních parametrů založena na
normalizaci na compton pík rentgenky. Ve standardní
konfiguraci jsou v tomto módu měřeny následující prvky: Ti, Cr, Mn, Fe, Ni, Cu,
Zn, As, Se, Rb, Sr, Zr, Mo,
Ag, Cd, Sn, Sb, Ba, Hg a Pb. Soil mód je možné na objednávku rozšířit o další prvky jako
jsou P, S, Cl, K, Ca, Sc a další. Díky optimalizaci LEAP dosahuje
spektrometr ALPHA výjimečně nízkých detekčních limitů. Spektrometr ALPHA je
vhodným přístrojem pro provádění analýz dle metody EPA 6200.
Mód pro RoHS a WEEE
Analýzy
dle směrnice RoHS
a WEEE EU 2002/95/EC a EU
94/62/ES - slouží pro přesné stanovení procentuelního obsahu
těžkých kovů a zakázaných látek v plastech, elektronických komponentách,
kovech, deskách plošných spojů a v dalších směrnicí dotčených materiálech. Dále
lze tento mód použít například pro rapidní třídění plastů z hlediska Cl, zjištění přítomnosti
zpomalovačů hoření apod. Běžně analyzované prvky: Pb, Hg, Cd, Cr, Br, Sb
a řada dalších běžných prvků.
Analyzátory
ALPHA RoHS byly zvoleny jako primární technologie pro
řešení směrnice RoHS firmami: ASUS Czech,
Foxconn Pardubice, STROM Telecom,
Samsung Galanta,
SGS Czech Republic a řadou dalších významných podniků
v ČR a SR
Vzhledem
k obšírnosti problematiky RoHS je této aplikaci
věnována samostatná stránka RoHS - popis a řešení.
Další analytické módy
Informace
o dalších analytických módech a možnostech spektrometru ALPHA Vám rádi
poskytneme na vyžádání.
Specifikace spektrometru:
Optický systém
Montáž
Paschen Rounge
s ohniskovou vzdáleností
Vysoce
kvalitní holografická mřížka s 2400 vrypy/mm
Spektrální
rozsah 165 - 600 nm
Maximální
počet analytických kanálů 20
Maska
výstupních štěrbin pro 240 spektrálních čar
Analytický kanál
Měřená
spektrální čára se nazývá analytický kanál.
Každý
analytický kanál zahrnuje:
jednu
odkrytou výstupní štěrbinu v masce výstupních štěrbin
jeden
fotonásobič (PMT) optimalizovaný pro měřenou vlnovou
délku
jeden
měřící kanál s integrací měřené intenzity světla dané spektrální čáry
nastavitelné
vysoké napětí pro PMT pro optimalizaci citlivosti daného kanálu
Specifikace spektrometru:
Optický systém
Montáž
Paschen Runge.
Ohnisková
vzdálenost
Spektrální
rozsah 185-450 nm.
Maximální
počet analytických kanálů (měřených prvků) je 20.
Pro
detekci světla jsou použity kvalitní fotonásobiče
HAMAMATSU.
Vysokofrekvenční budící zdroj
Multi-frekvenční jiskrový budící zdroj s vysokou energií předjiskření - HEPS (High Energy Pre Spark).
Frekvence
až 600Hz.
Vnitřní
stabilizace eliminující kolísání vstupního napájení.
|
|
Přesný
mobilní spektrometr pro analýzu kovů

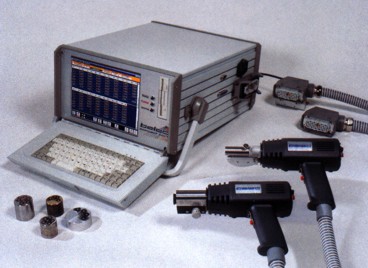

Belec Compact
Port je vysoce přesný a výkonný jiskrový optický emisní spektrometr. Slouží
pro velmi přesné chemické analýzy nebo rychlá a spolehlivá třídění kovových
materiálů přímo v provozních podmínkách. Především jeho precizní
optický systém zaručuje spektrometru vynikající analytické výsledky plně
srovnatelné s laboratorními spektrometry. Ve spektrometru může být osazeno až
36 analytických kanálů (měřených prvků) a může být nakonfigurován současně
pro několik druhů materiálů. Dodává se plně nakalibrovaný
dle konkrétní specifikace každého zákazníka. Běžné koncentrační rozsahy prvků
v jednotlivých bázích jsou uvedeny v příloze. Velkou výhodou
spektrometrů Belec Compact
Port je jejich univerzálnost použití. Spektrometr může být vybaven argonovou odjiskřovací pistolí pro velmi přesné chemické analýzy
včetně uhlíku, nebo speciální argonovou pistolí umožňující navíc i analýzu P
a S. Pro rychlé třídění materiálů se používá vzduchová odjiskřovací
pistole. Tyto výměnné pistole jsou připojeny ke spektrometru přes speciální
konektor, takže je lze za provozu podle potřeby jednoduše měnit. Firma BELEC dále nabízí
ve svém příslušenství širokou řadu adapterů umožňujících měření chemického
složení různých tvarů vzorků. Jedná se o dráty, tyče, trubky a svary. Německá
firma BELEC je druhý největší světový výrobce mobilních spektrometrů a
představuje špičku v tomto oboru. |
Optický systém
Precizní konstrukce
optického systému umožňuje optimální výběr nejlepších spektrálních čar pro
všechny analyzované prvky. Ve spektrometru může být osazeno až 36 analytických
kanálů a může být nakonfigurován současně i pro několik bází (Např. pro měření
ocelí, slitin hliníku a slitin mědi). Optický systém je osazen fotonásobiči nejvyšší kvality. Široký dynamický rozsah a
vysoká citlivost těchto detektorů umožňují velmi přesná měření koncentrací
prvků v širokém měřicím rozsahu.
Výstupní štěrbiny spektrometru
jsou speciálně zakřivené, přesně přizpůsobené tvaru spektrálních čar. To
zajišťuje vynikající rozlišovací schopnost optického sytému, takže sousední
spektrální čáry jsou dokonale rozlišeny. Toto výborné optické rozlišení je
velmi důležité zvláště pro přesnou analýzu vysokolegovaných materiálů a prvků s
nízkými koncentracemi.
Optický systém je
teplotně stabilizován, což zajišťuje spektrometru výbornou dlouhodobou
stabilitu i při změnách okolní teploty.
Měřící a řídící systém spektrometru
Řízení a zpracování dat
ve spektrometru zajišťuje elektronický měřící a řídící systém ve spojení s
průmyslovým počítačem (IBM kompatibilní). Konfigurace počítače je uvedena v
technické specifikaci. Pro vyloučení elektromagnetického rušení je spojení mezi
řídící jednotkou a budícím zdrojem provedeno optovodiči.
Aplikace
Belec Compact
Port otevírá zcela nové možnosti všestranného využití mobilního spektrometru.
Spektrometr může být využíván ke vstupní i výstupní kontrole materiálů různých
strojírenských firem, při kontrole potrubí na stavbách, třídění odpadu na
šrotišti nebo v laboratořích. Změna aplikace není pro spektrometr žádný
problém. Optický systém spektrometru je teplotně stabilizován, takže vliv změny
okolní teploty je eliminován. Veškerou manipulaci se spektrometrem včetně jeho
dopravy na místo určení zvládne jedna osoba.
Specifikace spektrometru:
Optický systém
Uspořádání
Paschen-Runge
Ohnisková
vzdálenost -
Vlnový
rozsah 190-410 nm, 210-430 nm
Mřížka
- 3600 vrypů/mm
Reciproká
disperze - 0,9 nm/mm (v 1. řádu)
Teplotní
stabilizace
|
|
Modulární
stacionární spektrometr pro analýzu kovů

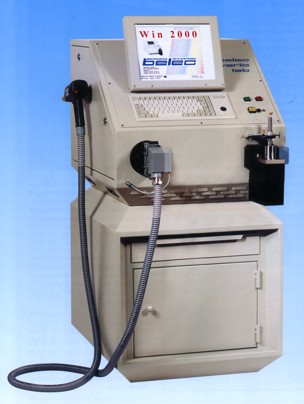

BELEC VARIO LAB je
určen pro přesné analýzy chemického složení všech druhů kovových materiálů a
slitin. V jeho konstrukci jsou využity nejnovější technologie - jedná se o
výrobek třídy HighTech. Jeho moderní modulární
konstrukce z něj činí naprosto flexibilní spektrometr, který vždy splní
požadavky zákazníka pro danou aplikaci. A co je neméně důležité, pro svoji
flexibilitu je tento spektrometr i cenově velmi výhodný. BELEC VARIO LAB se
vyznačuje velmi malými rozměry, vysokou přesností a citlivostí měření,
spolehlivostí a snadnou obsluhou. Protože má vnitřní teplotní stabilizaci,
nevyžaduje klimatizaci místností. Může být umístěn jak v laboratořích
sléváren, tak i běžných provozních podmínkách strojírenských podniků.
Dlouholeté zkušenosti firmy BELEC, precizní konstrukce a detailní provedení
všech částí zaručují spektrometru ty nejlepší parametry, zejména dlouhodobou
stabilitu měření a vysoce přesné výsledky analýz. Výhodou spektrometru BELEC
VARIO LAB jsou také jeho velmi nízké provozní náklady, dosahované nízkou
spotřebou argonu a vysokou provozní spolehlivostí. Každý spektrometr je
dodáván plně nakalibrovaný podle zadání odběratele
a jednotlivé analytické programy jsou individuálně kalibrovány u výrobce. Je
možné dodat i druhý analytický stativ, který umožňuje analýzu stopových prvků
v různých bázích (např. Fe a Cu)
bez dlouhého čištění a vlivu paměťového efektu.
|
Optický systém
V jednom přístroji mohou
být vestavěny až tři optické systémy, každý s 36 kanály. Nejčastěji jsou
dodávány speciální, dusíkem plněné, optické systémy, které během provozu
nevyžadují žádnou údržbu a mohou být použity pro většinu aplikací. Pro
speciální aplikace, jako např. analýzu dusíku, je spektrometr vybaven
vakuovaným optickým systémem. Všechny optické systémy jsou teplotně
stabilizovány. Při ohniskové vzdálenosti
Univerzální použití pro různé aplikace
Konfigurace spektrometru
může být buď s jedním analytickým stativem, nebo se dvěma stativy, a nebo v
kombinaci jeden analytický stativ a jedna odjiskřovací
pistole. Přičemž odjiskřovací pistole může být
vzduchová určená pro rychlé třídění materiálů, argonová pro přesná měření
včetně analýzy uhlíku nebo speciální argonová, která umožňuje i analýzu C, S a
P. Za pomoci odjiskřovací pistole lze přímo měřit
rozměrné a těžké součásti, které by jinak musely být rozřezány, nebo provádět
velmi rychlá třídění materiálu. BELEC VARIO LAB má otevřený analytický stativ s
automatickým pneumatickým uchycením vzorku. To je mimořádná výhoda, protože
vkládání vzorků je velmi jednoduché a rychlé a navíc velké a objemné vzorky lze
analyzovat celé, bez jejich rozřezávání. Software umožňuje kromě běžných analýz
provádět velmi rychlé zatřídění podle typu materiálu nebo porovnávání s
referenčním vzorkem. Firma BELEC nabízí různé sady adaptérů pro speciální typy
vzorků. Je možné analyzovat dráty již od průměru
Specifikace spektrometru:
Optický systém
Uspořádání
Paschen-Runge
Ohnisková
vzdálenost
Rozsah
vlnových délek 120-430 nm
Možnost
rozšíření rozsahu vlnových délek až do 800 nm
Teplotní
stabilizace
Odolný
vůči prachu a otřesům
Vysoce
kvalitní mřížka 3600 vrypů/mm
Reciproká
disperze 0,52 nm/mm (v 1.řádu)
Spektrometr
může být vybaven až 3 optickými systémy, každý s max. 36 kanály
Speciální
uzavřený dusíkem plněný optický systém
Pro
speciální aplikace vakuovaný optický systém
Elektronický měřící a řídící systém
Stabilizované
vysoké napětí pro fotonásobiče
Precizní
analogové zesilovače se stabilizací nuly
A-D
převodníky s dynamickým rozsahem 6 dekád pro každý kanál
Analytické
kanály s digitální integrací
Budící zdroj
Jiskrový
budící zdroj s maximální frekvencí 400 Hz
Jednosměrný
výboj
Programově
volitelné parametry pro předjiskření a měření
Programově
volitelná frekvence výboje
Programově
volitelný výkon výboje
